Z-Trak2

고속 3D 프로파일 센서

고속 인라인 높이 측정 및 검사

Z-Trak ™ 2는 Teledyne Imaging의 3D 이미지 센서 기술을 기반으로 구축 된 새로운 3D 프로파일 센서 제품군으로, 고속 인라인 3D 애플리케이션을위한 5GigE 3D 프로파일 센서의 새로운 시대를 열었습니다.

모델은 초당 최대 45,000 개 프로파일의 스캔 속도를 제공하고 내장 HDR 및 반사 보정 알고리즘을 사용하여 단일 스캔에서 다양한 반사율을 가진 표면을 처리합니다. 이는 전자, 반도체, 자동차 및 공장 자동화 시장 부문에서 검사, 감지, 식별 및 안내를위한 인라인 높이 측정을 제공합니다.

최대 45,000 개 프로필 / 초의 스캔 속도 제공

프로필 당 2K 포인트를 제공하는 모든 Z-Trak2 모델은 공장에서 보정되며 다양한 표면 속성 및 작동 환경에 적합하도록 청색 또는 적목 방지 레이저와 함께 제공됩니다. 모든 센서는 열악한 환경을 위해 IP67 엔클로저에 보관되며 포인트 앤 클릭 방식의 신속한 애플리케이션 개발 소프트웨어 패키지 인 Teledyne Imaging의 Sherlock 8.1, Sapera Processing RTL 및 Sapera LT SDK와 함께 무료로 번들로 제공됩니다.

포함 된 기능

• 최대 2K 포인트 / 프로필; 최대 45K 프로파일 / 초의 스캔 속도
• 내장 된 단일 프레임 HDR
• 360 ° 검사 및 폐색 제거
• 일관된 결과를 제공하기 위해 다양한 표면 반사 처리
• 저렴한 단일 설정을 사용한 다중 센서 동기화
• 열악한 작동 조건을위한 IP67 인클로저
• 신속한 애플리케이션 배포를위한 Sherlock 8.1
• 적색 및 청색 모델
• 반사 보정 알고리즘
• 확산 또는 스퓨리어스 토폴로지

• 1, 2.5 및 5GigE 인터페이스

단일 및 다중 센서 구성을위한 Z-Trak2

360 ° 측정 및 검사를 위해 최대 16 개의 센서 결합
통합 측정 공간
단일 케이블 동기화
정확도 향상을 위해 이기종 모델을 사용한 고급 레이저 시퀀싱

소프트웨어

모든 Z-Trak 모델에는 신속한 애플리케이션 배포가 가능한 그래픽 프로그래밍 패키지 인 Teledyne DALSA의 Sherlock 8 무료 라이선스가 포함되어 있습니다. 무료 Z-Trak 소프트웨어 번들에는 Sapera LT 및 Sapera Processing 런타임 라이선스도 포함되어 있습니다.

비전 소프트웨어

주요 시장 및 애플리케이션

검사, 감지, 식별 및 안내 :

전자
반도체
자동차
공장 자동화
물류 센터
로봇 공학
목재

3D 이미징은 정확히 어떻게 작동합니까?

3D 이미징에 사용할 수있는 여러 기술이 있습니다. Z-Trak 시리즈 3D 레이저 프로파일 러는 레이저 삼각 측량 기술을 사용하여 고해상도 높이 측정을 제공합니다. Z-Trak은 관심 대상에 레이저를 방출합니다. 센서의 시야에서 반사의 위치를 통해 스캐너는 레이저가 물체에 닿는 공간의 지점을 삼각 측량 할 수 있습니다.

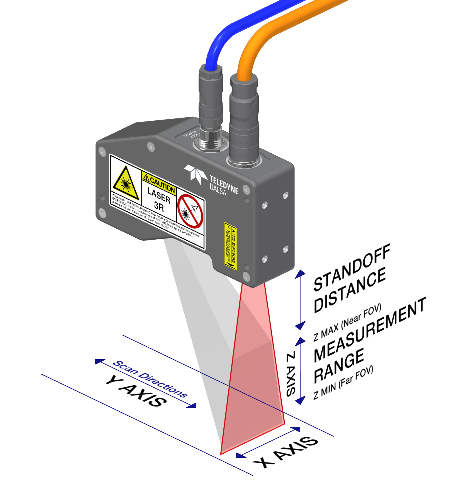

왼쪽의 다이어그램은 Z-Trak의 성능을 지정하는 데 사용하는 용어를 보여줍니다.

3D 레이저 삼각 측량 기술 입문서 다운로드
