Sherlock은 다양한 자동화 검사 수행에 적합한 진보된 머신 비전 소프트웨어 입니다.
직관적인 사용자 인터페이스 화면은 보다 쉽고 빠르게 비전 검사를 디자인 할 수 있으며, 전세계 수 많은 설치 환경에 사례를 통한 검증된 Tool과 다양한 기능을 지원합니다.
다양한 머신 비전 산업에서 활용 가능 하도록 유연성 있게 설계 되었습니다. Sherlock은 iNspect Express와 더불어 32bit / 64 Bit Windows 개발 환경을 지원 합니다.

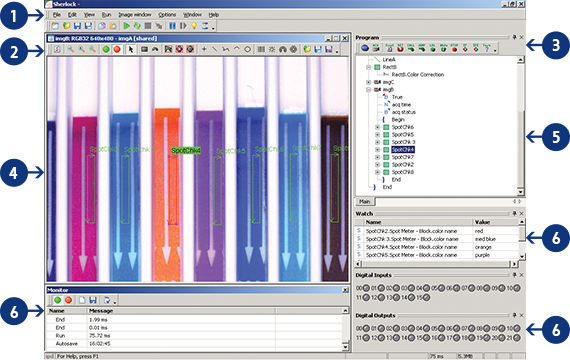

솔루션 관리솔루션의 열기와 저장, 검사의 시작과 중지(검사), 오류 디버깅
이미지창 컨트롤이미지 불러오기 및 카메라 연결, 저장과 확대/축소, 검사영역(ROI)선택
프로그램 툴바프로그램 조정, 조건 선택 및 스크립트, 서브루틴 추가
이미지창라이브 이미지 디스플레이 및 전처리 / 알고리즘 적용
프로그램 창검사영억(ROI) 진행 프로세스 확인 및 추가, 비전 알고리즘 결과 조건식 대입 운영
피드백 창프로그램 상태 확인, 작업 타이밍 / 알고리즘 결과 / 변수 지정 / 디지털 I/O / 리포트 값등의 피드백
Sherlock은 모든 산업 분야에 적용 할 수 있는 비전 툴과 기능을 종합적으로 가지고 있습니다.
Sherlock의 폭 넓은 전처리 라이브러리와 진화된 알고리즘 라이브러리를 사용하여 빠르고 쉽게 비전 솔류션을 만들 수 있습니다.
고객의 주문 사양에 맞는 커스텀 인터페이스와 커스텀 플러그인을 개발 할 수 있습니다.
| BEAD 툴 | BEAD 툴 알고리즘은 Bead 라인의 폭 / 길이 / 끊어짐을 검사 합니다. 일반적으로 자동차 제조라인의 엔진 가스켓 / 차 바디 조립에 접차제의 Bead 라인을 검사합니다. |  |
|---|---|---|

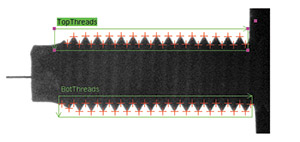

| 모서리 찾기 툴 | Corner finder 툴은 볼트 나사 홈 간격을 측정 할 수 있습니다. |  |
| 칼라툴 | Sherlock은 색보정, 색분류, 색변형을 위한 툴을 지원 합니다. 또한, 이미지부에서 RGB 분리 적용하여 컬러 맵핑과 비전 검사부 독립적으로 운영 가능합니다. |
- |
| 레이저 라인툴 | 레이저 조명을 이용한 검사 제품의 높이 단자를 측정 할 수 있습니다. 그림과 같이 직선의 조명 라인이 높이 단차 인한 거리 차이를 검출 가능합니다. |
 |

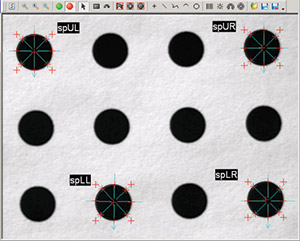

| 캘리브레이션 툴 | Sherlock은 이미지의 화소 단위 거리를 실제 좌표계와 변환하는 방법을 지원합니다. 캘리브레이션 툴은 렌즈 인한 왜곡 이미지를 보정하여 왜곡 인한 수치 및 이미지를 변경 가능합니다. |
 |
특별한 툴 : Sherlock 툴과 기능은 광범위한 산업 어플리케이션에 적용 가능합니다.
복잡하고 어려운 검사 업무를 간단하게 설게 할 수 있도록 다양한 특별한 툴이 포함되어 있습니다.
Sherlock은 Modbus 및 Profinet과 같이 이더넷 기반의 다양한 프로토콜을 지원하여 공장의 다른 디바이스와 완벽하게 연결할 수 있도록 표준 언어를 지원합니다

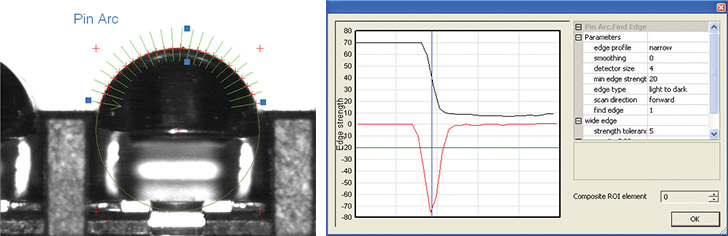

Sherlock에서는 다양한 전처리 및 알고리즘을 지원하고 있습니다.
다양한 사항에 사용 목적 맞게 알고리즘을 적용 가능하며, 시각적으로 쉽게 피드백하여 볼 수 있도록 지원합니다.
Sherlock은 스트립트를 통한 계산 및 제어가 가능하며, 드레드&드랍 방식으로 손쉬운 방법으로 편집 가능합니다.

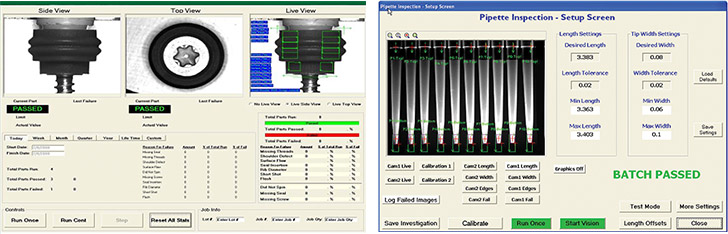

또한, 커스텀 오퍼레이터 인터페이스 개발을 지원하며 VB, C#, MFC기반으로 제작 가능합니다
